一、設備型號及名稱

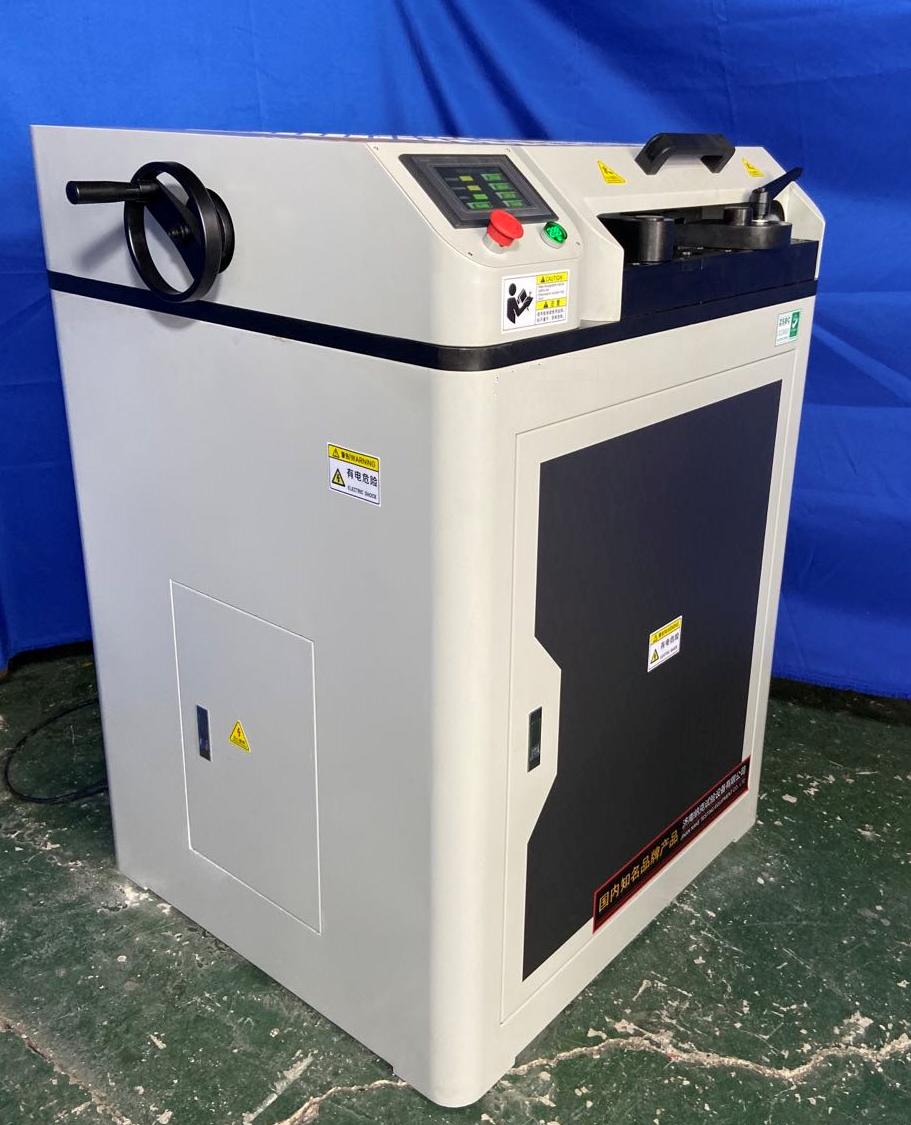

GW-40C鋼筋彎曲試驗機
二、設備用途
鋼筋彎曲試驗機是對鋼筋進行冷彎試驗和平面反向彎曲試驗的專用設備。其主要技術參數符合GB1499.2-2007《鋼筋混凝土用鋼管第2部分：熱軋帶肋鋼筋》和YB/T5126-2003《鋼筋平面反向彎曲試驗方案》以及ISO10065：1900中有關冷彎試驗和平面反向彎曲試驗的規定和要求。此設備為鋼廠和建筑單位檢驗鋼筋的正反向彎曲性能的理想試驗設備。
鋼筋彎曲試驗機具有結構緊湊、操作簡單，彎曲角度顯示直觀，容易維修，運行平穩、安全、噪聲低等特點。


三、技術參數
項目 技術指標
彎曲鋼筋直徑范圍 φ6-φ40mm
鋼筋正向彎曲角度 0°-180°內任意設定　　
鋼筋反向彎曲角度 0°-180°內任意設定
工作盤轉速 1.4 r/min
輥心距離 245mm
工作盤直徑 φ560mm
電動機功率 1.5kW
整機外型尺寸 1000×750×1200（mm）
重量 750kg
四、標準配件
1、主機一臺
2、工作軸Φ25兩件
3、工作軸Φ42五件
4、鋼筋彎心附件
HRB400 4×Ф6、4×Ф8、4×Ф10、4×Ф12、
4×Ф16、4×Ф20、4×Ф25、5×Ф32、
5×Ф40 各1件。 隨機配帶
注：其它規格的彎心套(或彎心軸)，由用戶根椐自己的需要另行加款定購。附：


HRB335 3×Ф6、3×Ф8、3×Ф10、3×Ф12、
3×Ф14、3×Ф16、3×Ф18、3×Ф20、3×Ф22、3×Ф25、4×Ф28、4×Ф32、4×Ф36、4×Ф40各1件（共14件） 單獨定貨
HRB400 4×Ф14、 4×Ф18、4×Ф22、 5×Ф28、5×Ф36各1件 單獨定貨
HRB500 6×Ф6、6×Ф8、6×Ф10、6×Ф12、
6×Ф14、6×Ф16、6×Ф18、6×Ф20、
6×Ф22、6×Ф25、7×Ф28、7×Ф32、
7×Ф36、7×Ф40各1件 單獨定貨
